概述

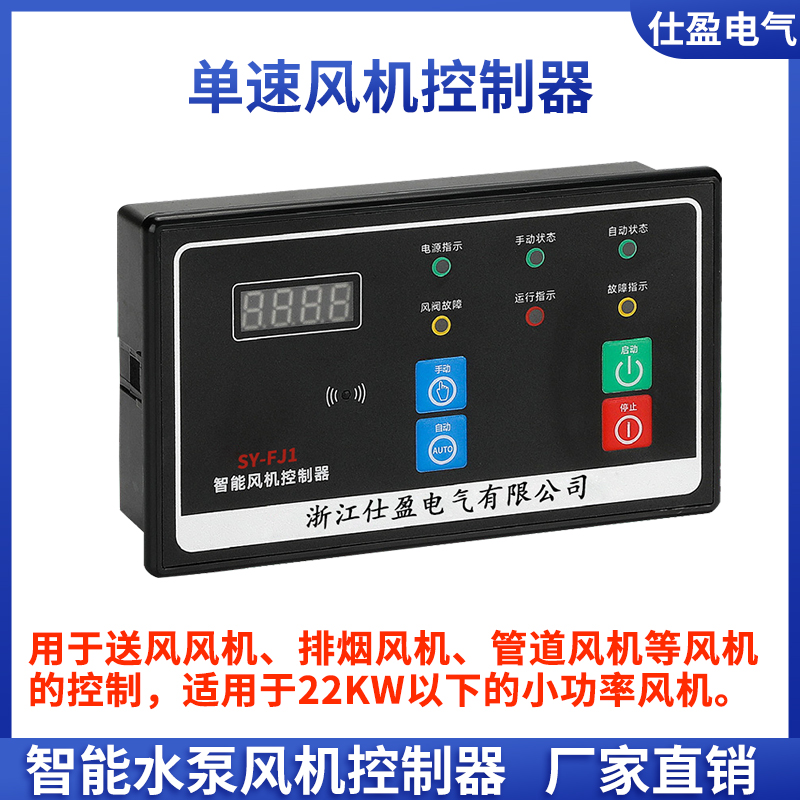

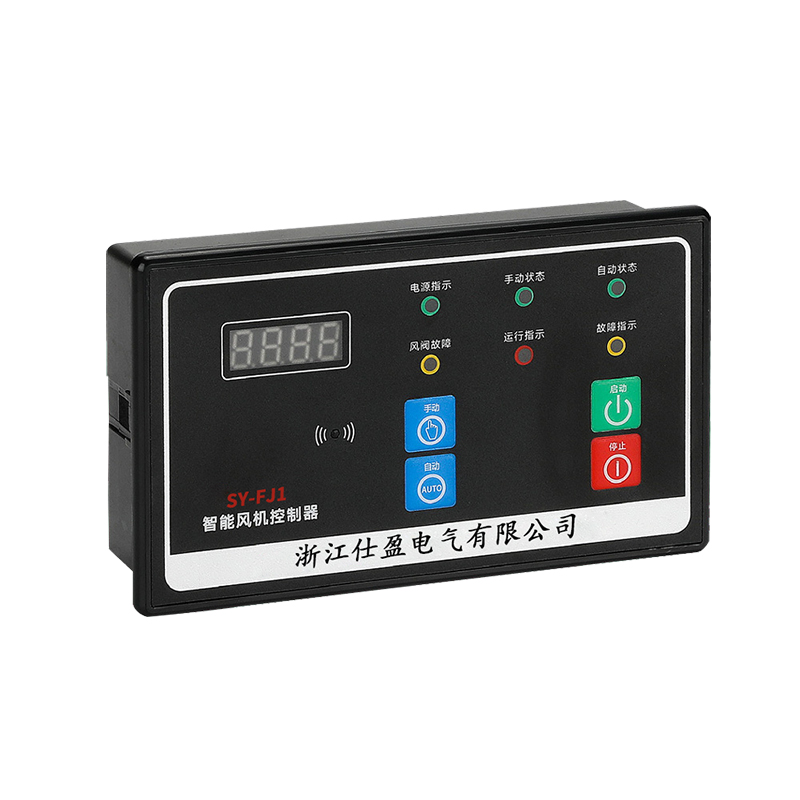

SY-FJ系列風機控制器，是應市場需求專為22KW以下的小功率風機推出的一款高性能的產品，主要用于送風風機、排煙風機、管道風機等風機的控制。

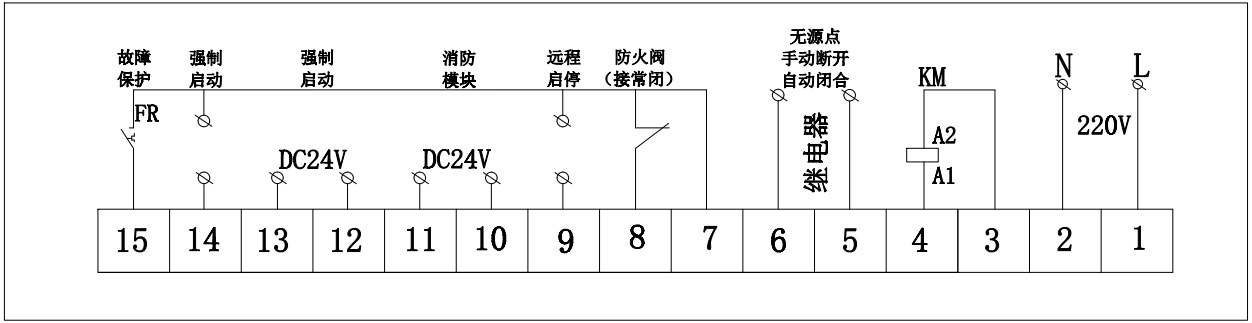

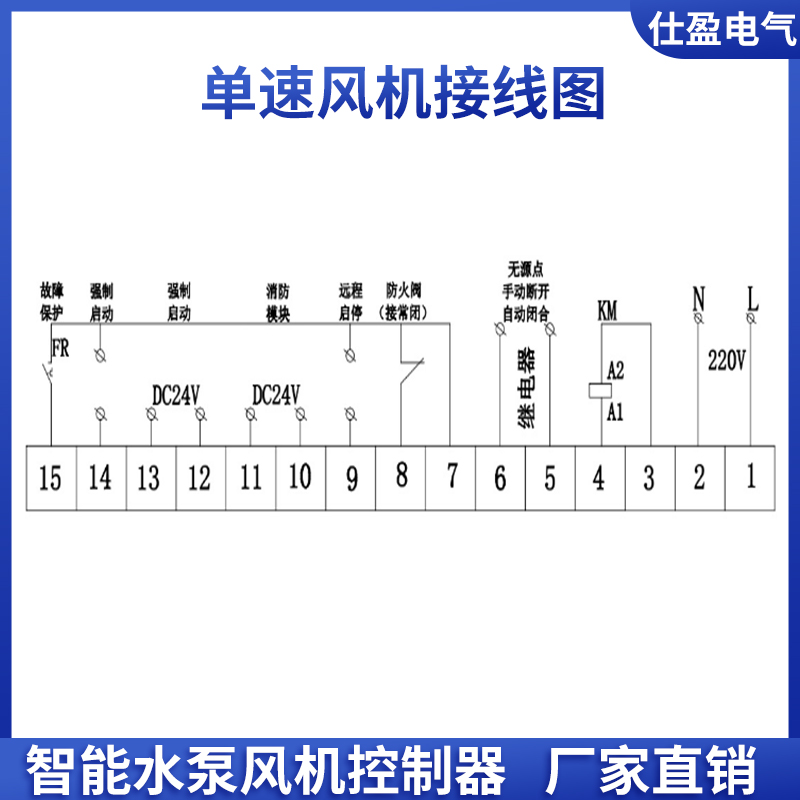

接線原理圖

接線端口描述

①工作電源AC220V火線                   ②工作電源AC220V零線

③接觸器線圈A2                               ④接觸器線圈A1(火線)

⑤⑥無源手動斷開自動閉合               ⑦公共信號控制端

⑧防火閥接點/得電允許、失電禁止   ⑨遠程控制點/得電允許、失電禁止

⑩? DC24V模塊啟動                       ??DC24V強制啟動

?強制啟動                                       ?故障保護信號點（常開常閉可編)

適用場景
