概述

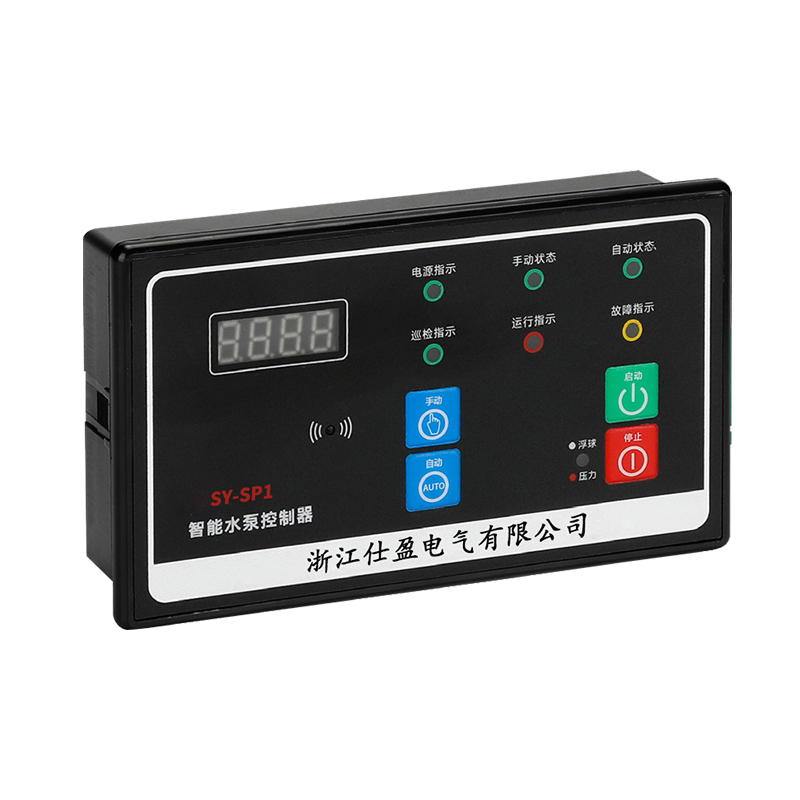

SY-SP系列水泵控制器，是廣泛用于潛水排污泵、深井給水泵、消防穩壓泵、多級離心泵、污水提升裝置等用于啟動與控制，適應于22KW 以下，直接啟動、浮球、壓力等控制。

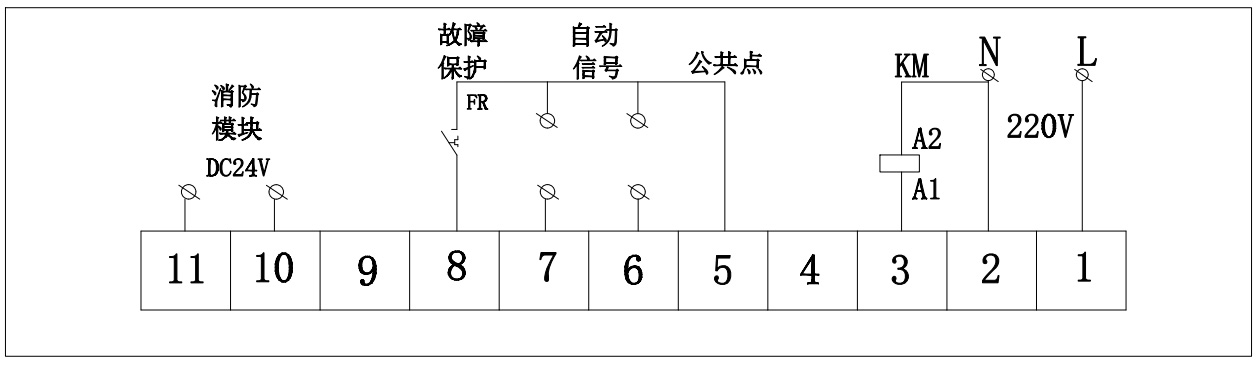

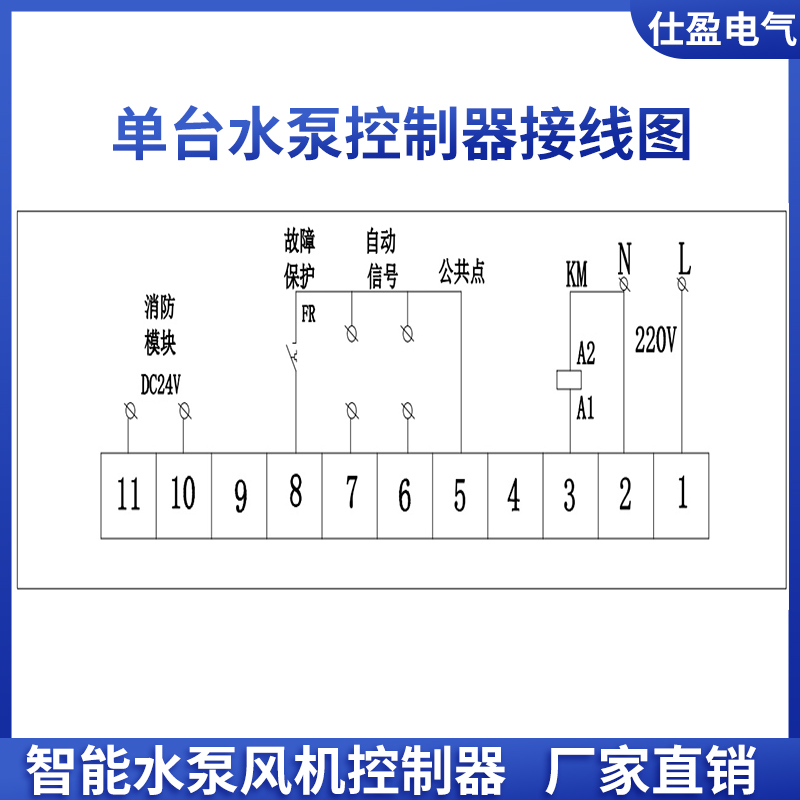

接線原理圖

接線端口描述

①工作電源AC220V火線    ②工作電源AC220V零線

③接觸器線圈控制點          ⑤公共信號控制點

⑥自動信號控制點             ⑦自動信號控制點

⑧過載保護點                  ⑩?消防模塊DC24V

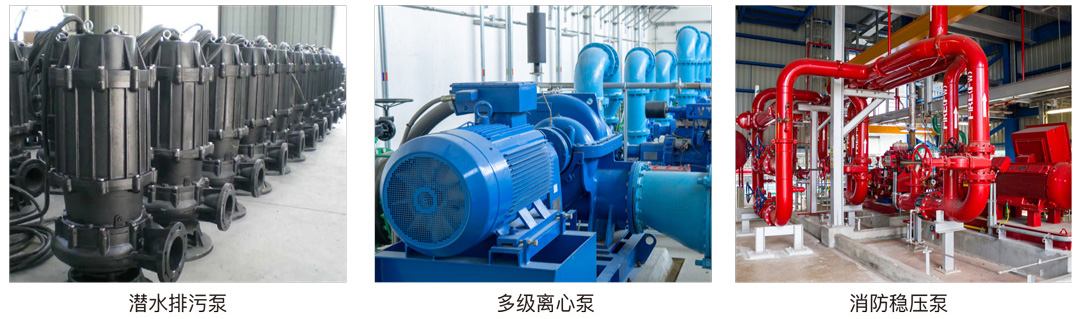

適用場景
