概述

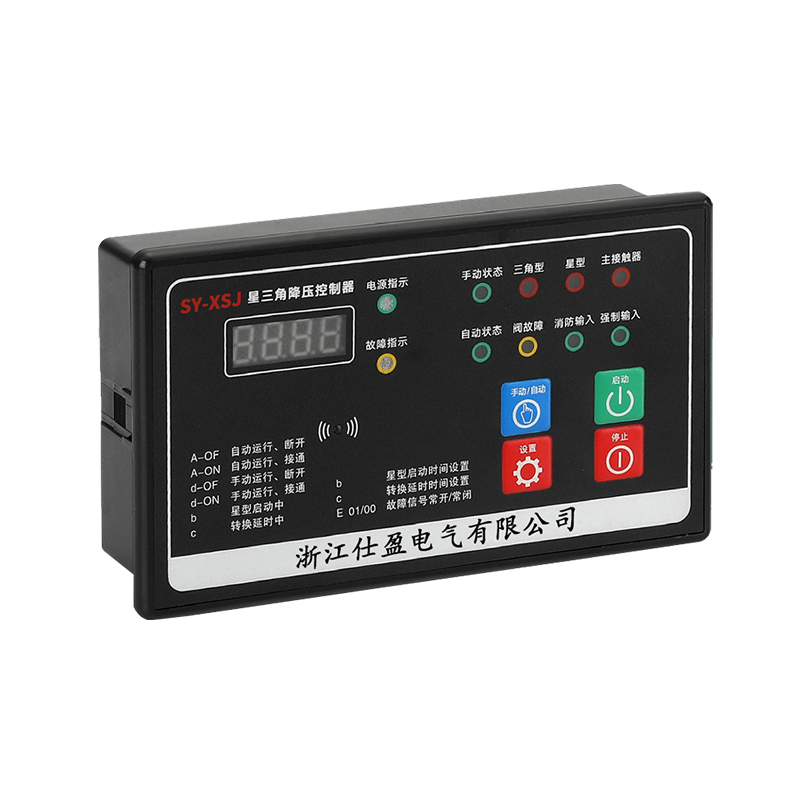

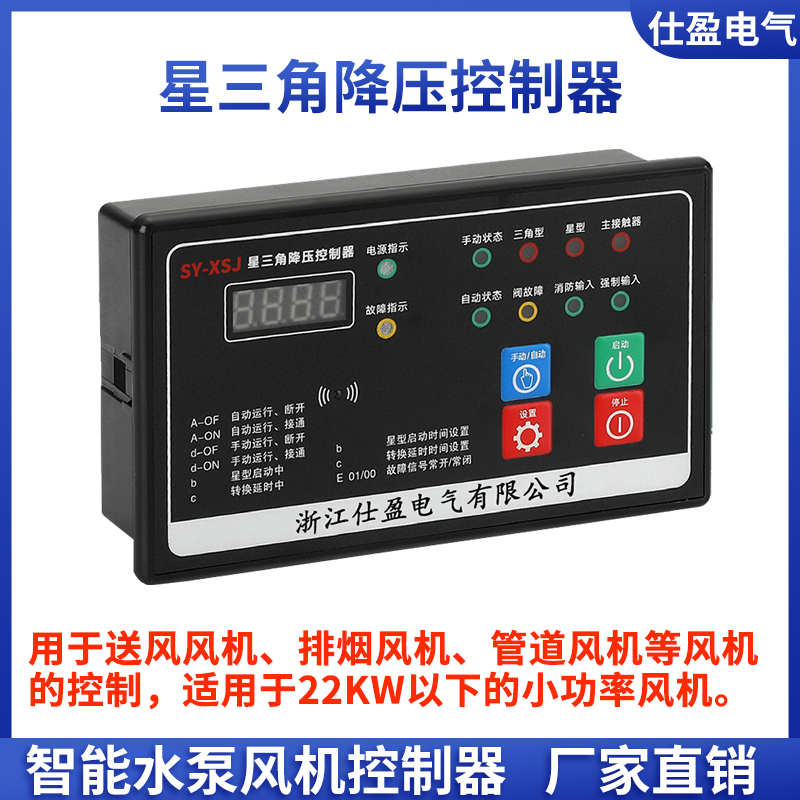

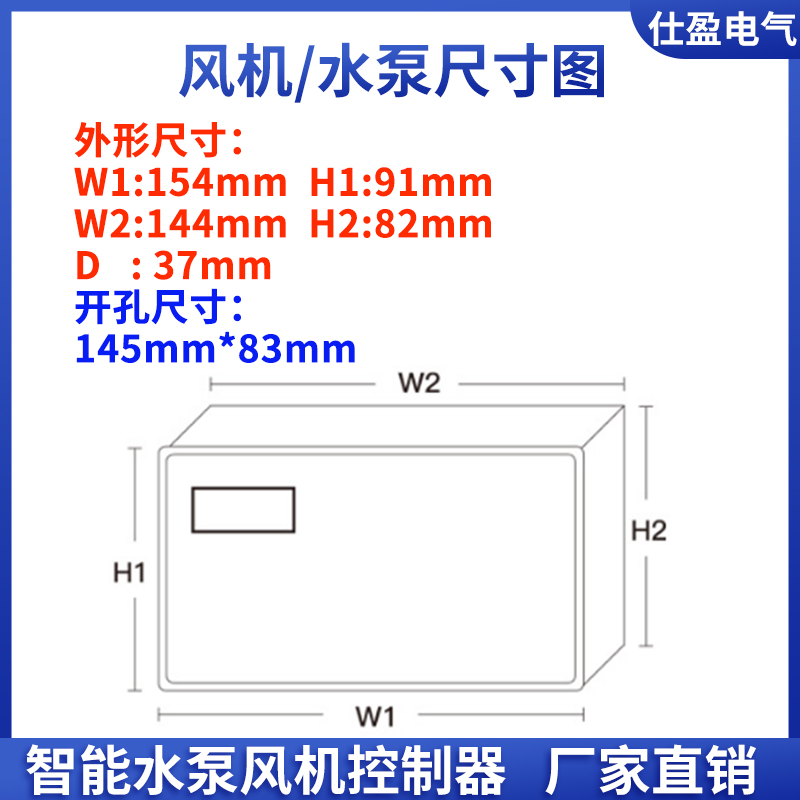

SY-XSJ系列星三角降壓啟動控制器是一款應用于大功率電機降壓啟動的控制器，通用于水泵、風機等電機類的星三角邏輯運行原理。

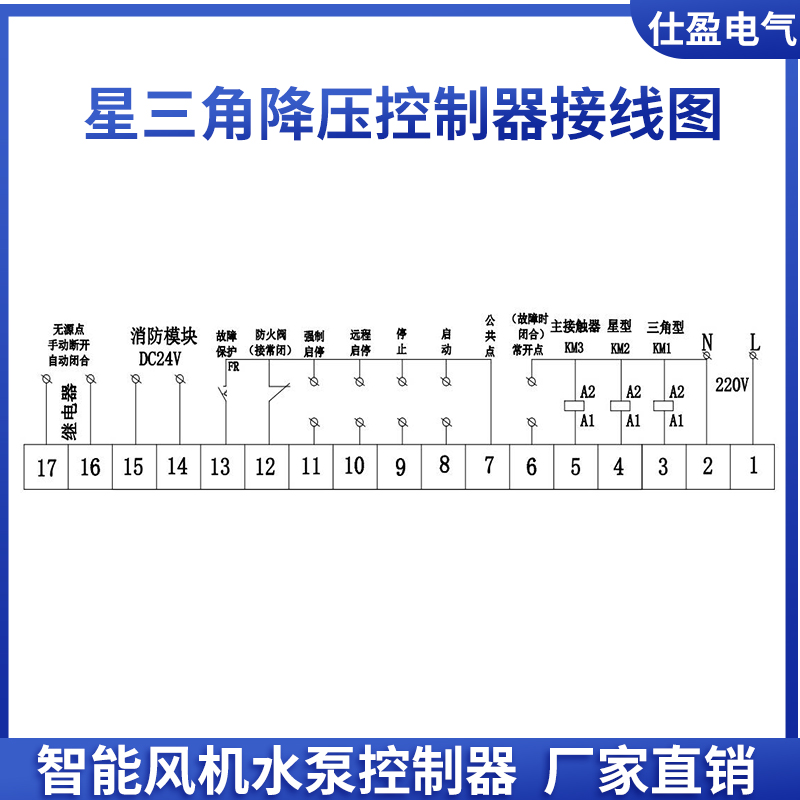

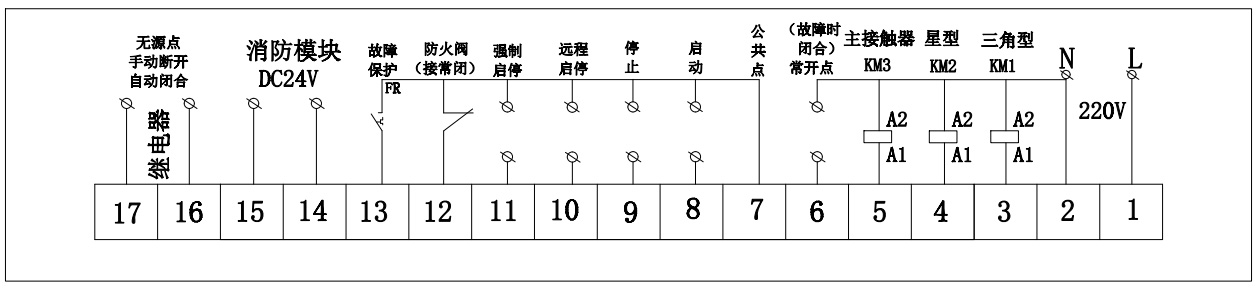

接線原理圖

接線端口描述

①工作電源AC220V火線            ②工作電源AC220V零線

③三角型接觸器線圈控制點        ④星型接觸器線圈控制點

⑤總電源接觸器線圈控制點        ⑥報警或其它輸出常開故障閉合

⑦公共信號端                            ⑧啟動(點動式信號)

⑨停止(點動式信號)                   ⑩遠程啟停（自動狀態下)

?強制啟停(任何狀態下)            ?風閥故障 如無風閥請短接

?故障保護                               ??消防24V輸入有故障不保護

??無源/手動斷開自動閉合

適用場景
