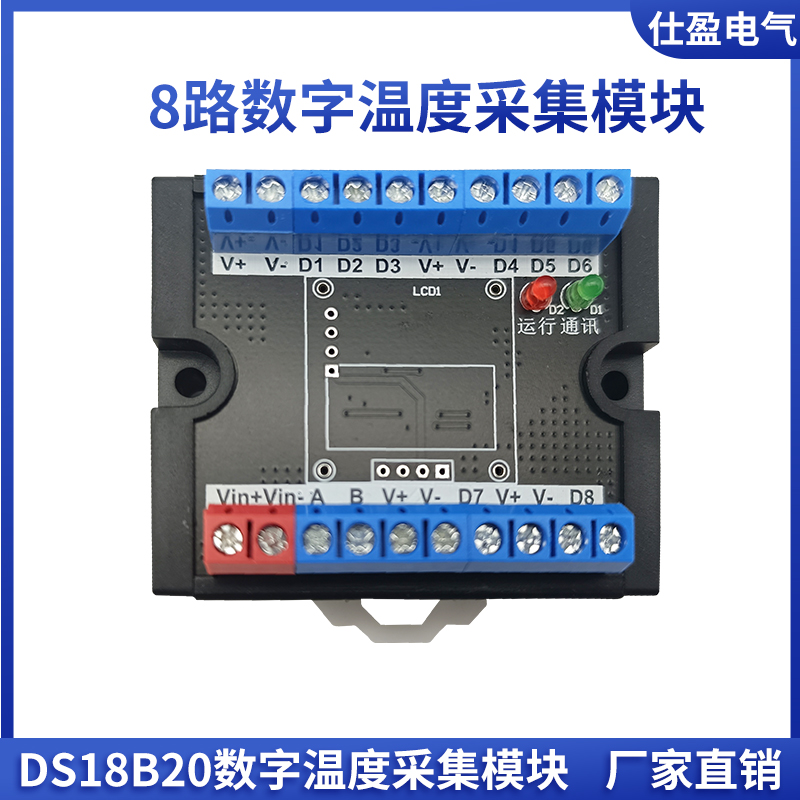

參數

供電電壓：DC6-36V

工作電流：10MA（跟外接NTC的數量有關）

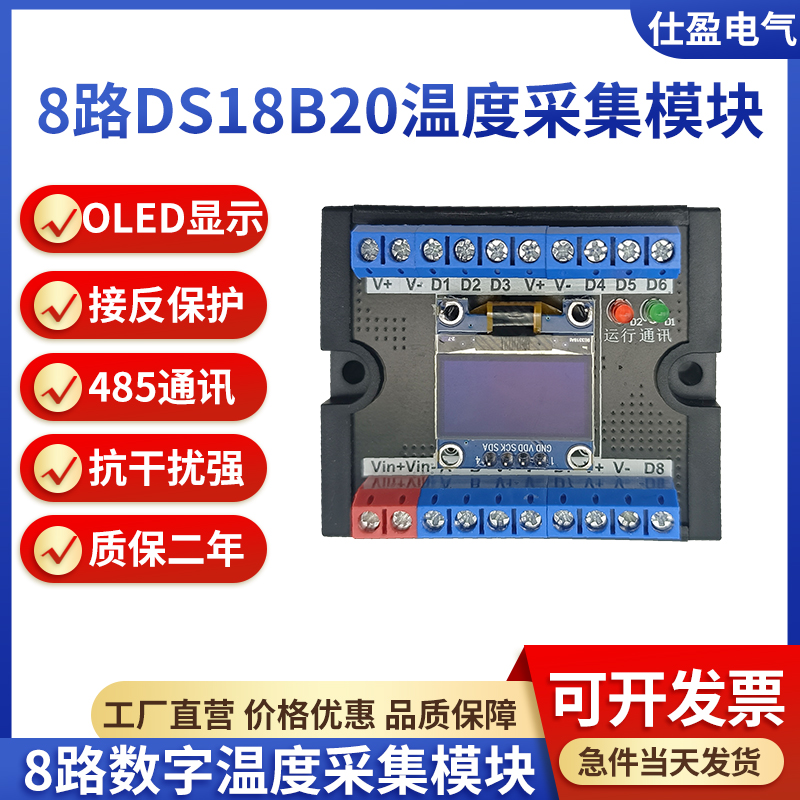

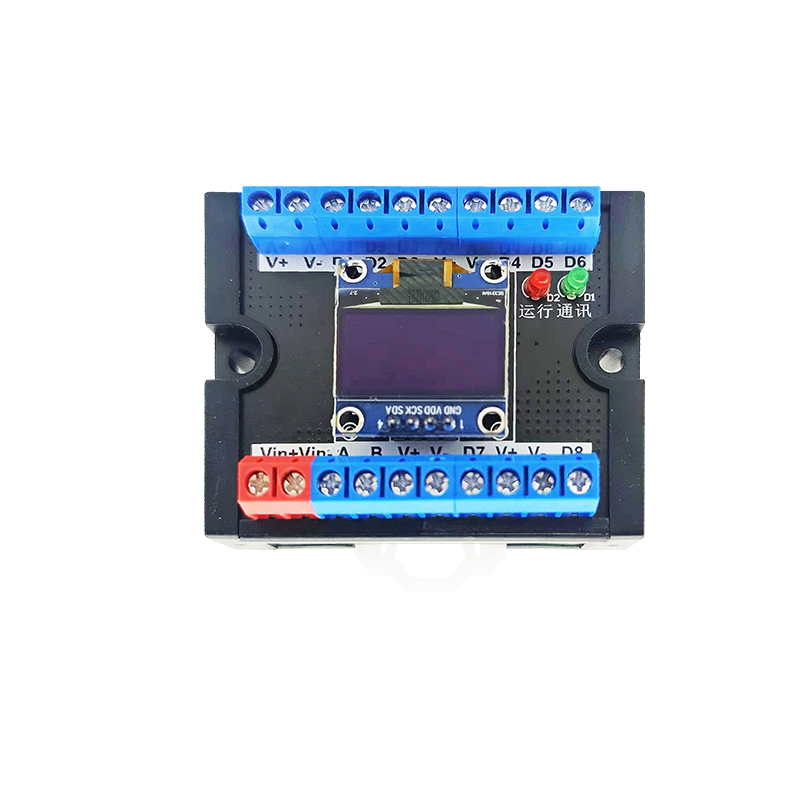

顯示方式：OLED顯示(可選)

MODBUS RTU指令支持 03 06功能碼

通過修改485地址，最多可以247個模塊級聯使用（超過16個請使用R485中繼器）

適配的傳感器：DS18B20

溫度測量范圍：-55℃至+125℃。

溫度測量精度：1%。

重量：30克

指令詳情見《通訊設置協議》

溫度傳感器參數

線顏色定義：

    紅色：接正  （VCC）

    藍色：接負    (GND)

    黃色：接數據 (DQ)

產品特性：

   DS18B20數字溫度傳感器是美國DALLAS公司生產的單總線數字溫度傳感器。其測溫范圍 －55℃～＋125℃，64位只讀存儲器儲存器件的片序列號。從而允許多只 DS18B20同時并聯在一根單線總線上；可以用一個微控制器去控制很多覆蓋在一大片區域的DS18B20。這一特性在 HVAC 環境控制、探測建筑物、儀器或機器的溫度以及過程監測和控制等方面非常有用。最多只能并聯8個，實現多點測溫，如果數量過多，會使供電電源電壓過低，從而造成信號傳輸?shù)牟环€(wěn)定。器件內部高速暫存器區含有兩個字節的溫度寄存器，用來存儲溫度傳感器輸出的數據。此外，高速暫存器區還有一字節的上下溫度報警寄存器（TH 和 TL），和一個字節的的配置寄存器。配置寄存器允許用戶將溫度的精度設為9～12 位對應的分辨率為0.5°C、0.25°C、0.125°C和0.0625°C。TH,TL和配置寄存器是EEPROM，存儲的數據在器件掉電時不會消失。DS18B20的另一個功能是可以在沒有外部電源供電的情況下工作。當總線處于高電平狀態，DQ與上拉電阻連接通過單總線對器件供電。同時處于高電平狀態的總線信號對內部電容（Cpp）充電，在總線處于低電平狀態時，該電容提供能量給器件。這種提供能量的形式被稱為“寄生電源”；寄生電源模式時，VDD引腳必須接地。作為替代選擇，DS18B20同樣可以通過VDD引腳連接外部電源供電。采用導熱性高的密封膠灌封，保證了溫度傳感器的高靈敏性，極小的溫度延遲。芯片每個引腳均用熱縮管隔開，防止短路，內部封膠，防水防潮！傳感器的引線長度可根據用戶需要定制。

產品參數：

工作電壓：3V～5.5V

測溫范圍：-55°C～+125°C(-67°F～+257°F)誤差±2°C

-10°C～+85°C誤差±0.5°C

外形尺寸：不銹鋼外殼(6*30mm)，可做6*50

引線長度：100cm（引線耐溫85°C左右）

應用范圍：

1、冷藏庫溫度監測 2、藥廠GMP監測系統 3、電信機房監控 4、啤酒生產 5、樓宇自控 6、倉庫溫度監測 7、環境監測 8、過程溫度監測 9、空調監測 10、孵化溫度控制 11、養殖業溫度測量12、溫室大棚溫度監測  13.家用冰箱

使用說明：

紅色引線VCC接3V～5.5V,藍色引線GND接電源負極，黃色引線DO傳感器數據輸出，紅線和黃線之間接的電阻為4.7K上拉電阻，下載相應的驅動程序即可使用。

注意：

正確接線！切勿將正負接反，使電子器件燒毀。
