一. 三相固態繼電器特點
| ?、?控制回路與負載回路之間光電隔離，小三相固態繼電器，帶卡軌，自帶散熱器。 ?、?可控硅輸出,零電流關斷,電壓過零開啟。 ?、?體積小,經濟,單列直插式線路板焊接式安裝,標準化尺寸。 ?、?控制信號與TTL邏輯兼容； ?、?阻燃工程塑料外殼， ?、?用途廣范:如工業電爐,烘箱,水泵,電動機,電氣開關柜,自動化控制等設備,常用于冰箱、空調機、捆鈔機、麻將機及其他家用電器 | ||||
| 二. 三相固態繼電器概述 | ||||
| 三相固態繼電器，一種無觸點通斷電子開關,其中兩個端子為輸入控制端,另外三進三出為受控端,中間采用光電隔離,作為輸入輸出之間采用光電耦合。在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載。整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能。 由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域，目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備；數控機械、遙控系統、工業自動化裝置；信號燈、交通燈、照明舞臺燈光控制設備；儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機、冰箱、空調機、捆鈔機、麻將機；另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用，已成為繼電器家庭（EMR）的理想更新?lián)Q代產品。 | ||||
| 三. 以下是三相固態繼電器參數: | ||||
型 號TSR-10DA-H TSR-15DA-H TSR-25DA-H TSR-40DA-H TSR-60DA-H TSR-80DA-H TSR-100DA-H輸入?yún)?shù)控制方式3-32VDC(直流)輸入電流大于5mA工作指示LED通斷時間≤10mS(毫秒)可靠關斷電壓小于0.8VDC輸出參數輸出電壓交流24-480VAC額定工作電流10A.15A.25A.40A.60A.80A.100A通態壓降≤1.5V導通電流50mA斷態漏電流小于10mA性能參數介質耐壓2500VAC，1分鐘絕緣電壓≥2500V絕緣電阻≥100MΩ工作溫度—35～75 ℃電源頻率50/60HZ散熱條件/負載電流安全系數阻性負載取2倍以上,感性負載取3倍以上外形尺寸105.0L×74.0W×33.0H重量350g 四. 三相固態繼電器外形尺寸和安裝接線圖:(單位:mm)

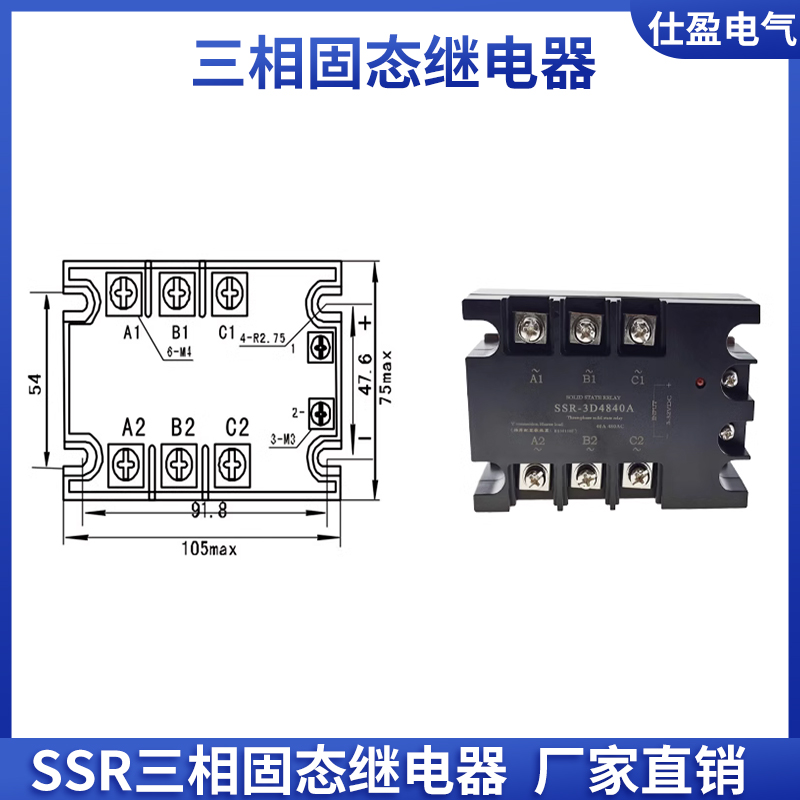

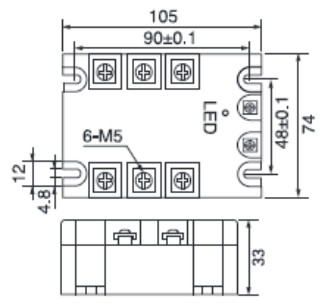

溫度曲線圖:
五. 固態繼電器產品選用注意事項: ● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選?。?。● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。 ● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。 ● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。 ● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到散熱效果。 ● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!! |
