概述

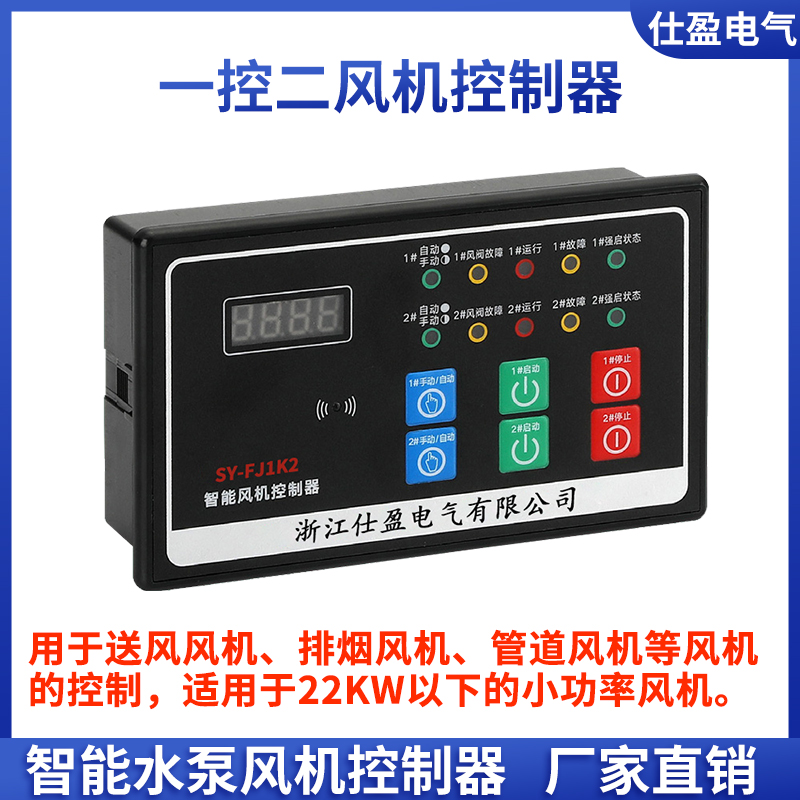

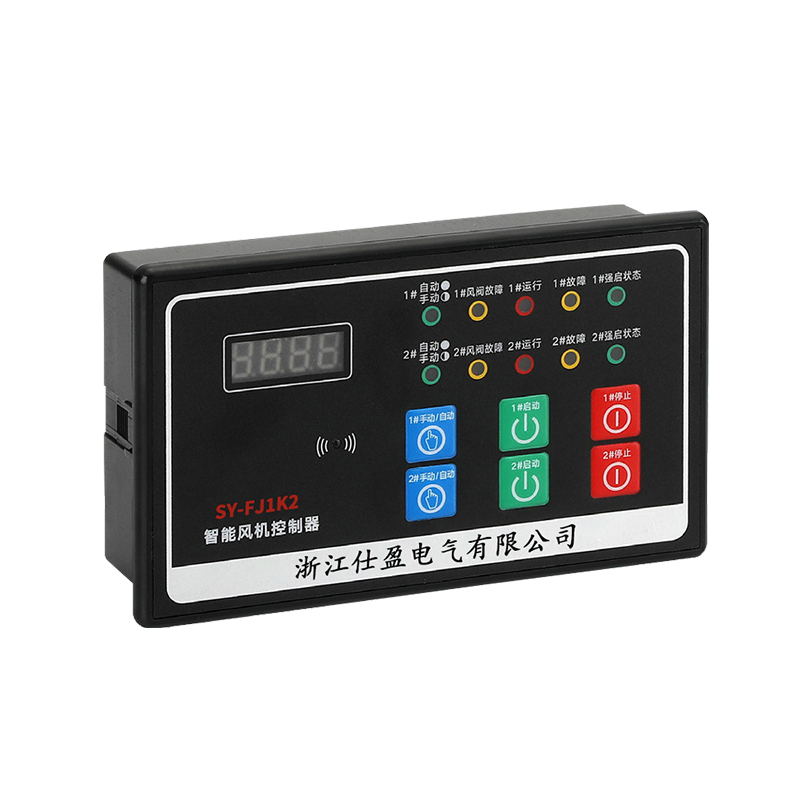

SY-FJ系列風機控制器，是應市場需求專為22KW以下的小功率風機推出的一款高性能的產品，主要用于送風風機、排煙風機、管道風機等風機的控制。

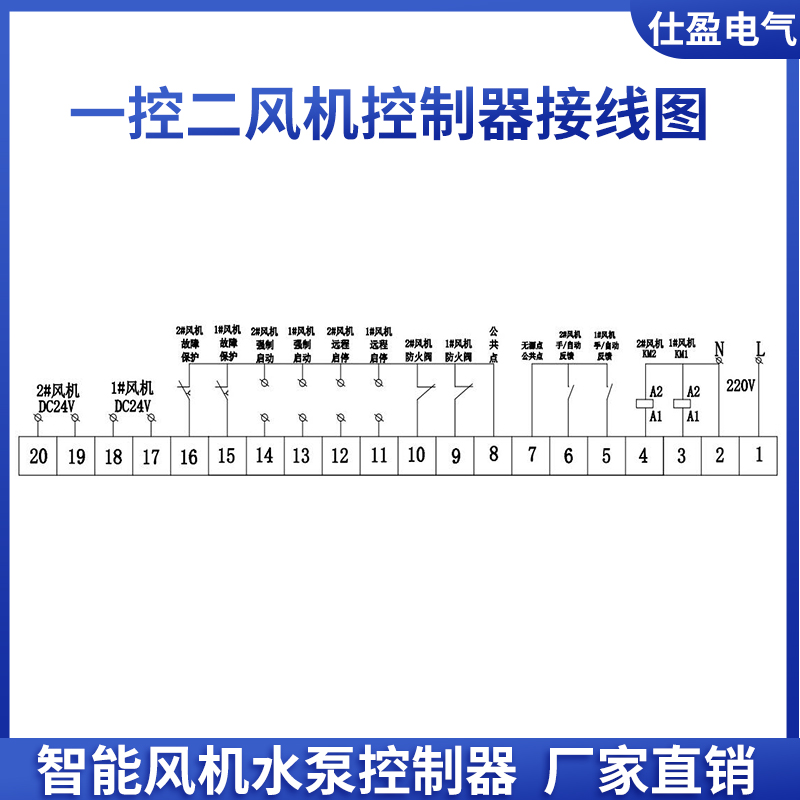

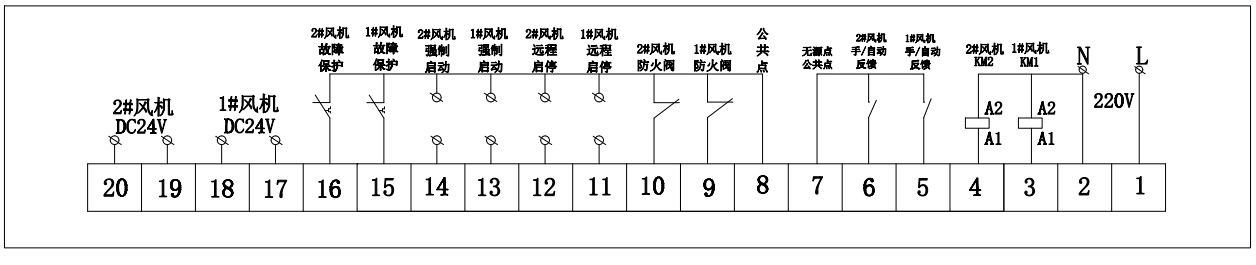

接線原理圖

接線端口描述

①工作電源AC220V火線                           ②工作電源AC220V零線

③1#風機接觸器線圈控制點                      ④2#風機接觸器線圈控制點

⑤1#風機手動斷開自動閉合                      ⑥2#風機手動斷開自動閉合

⑦無源公共點(手自動反饋)                        ⑧公共信號控制器

⑨1#風機防火闥接點得電允許失電禁止     ⑩2# 風機防火閥接點得電允許失電禁止

?1#風機遠程啟停得電允許失電禁止         ?2#風機遠程啟停得電允許失電禁止

?1#風機強制啟動?2#風機強制啟動        ?1#風機故障保護信號點

?2# 風機故障保護信號點                         ??1#風機 DC24V消防模塊得電啟動失電停止

??2#風機DC24V消防模塊得電啟動失電停止

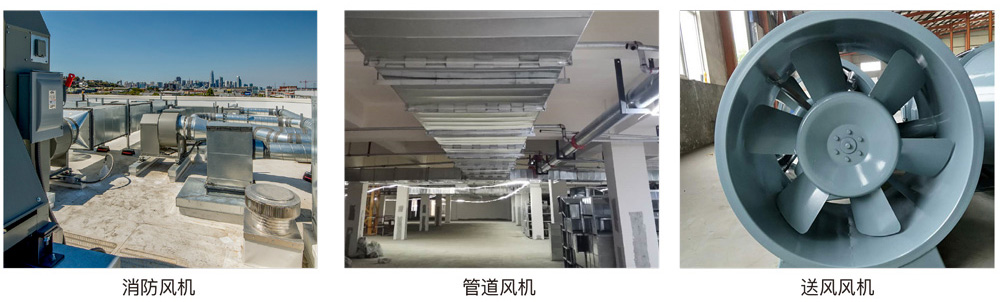

適用場景
